AEVU-100-10-P-A

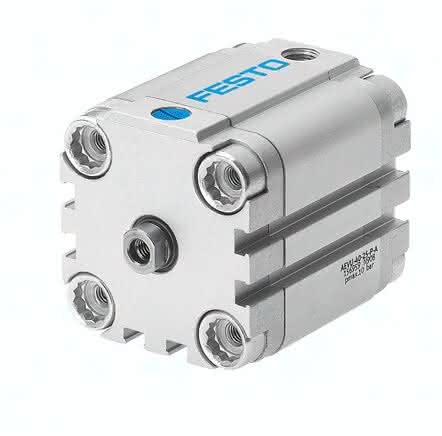

(156972) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568122157Artikelnummer: K1785388

AEVU-100-10-P-A (156972) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEVU-100-10-P-A AEVU-100-10-P-A (156972) Kompaktzylinder

Spezifikationen

Kolben-Ø

100 mm

Einbaulage

beliebig

Hub

10 MM

Kolbenstangengewinde

M12

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

einfachwirkend

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Symbol

991729

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/4

Aufprallenergie in den Endlagen

1 J

Bewegte Masse bei 0 mm Hub

614 G

Gewichtszuschlag pro 10 mm Hub

177 G

Produktgewicht

2,6 KG

Zuschlag bewegte Masse pro 10 mm Hub

38 G

Betriebsdruck

0,06 bis 1 MPA

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Werkstoff Zylinderrohr

Aluminium-Knetlegierung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

4516 N

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl verzinkt

Varianten

einseitige Kolbenstange

Grundgewicht bei 0 mm Hub

2797 G
