Beschreibung

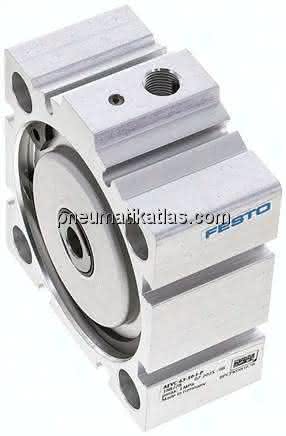

AEVC-63-10-I-P AEVC-63-10-I-P (188278) Kurzhubzylinder
Spezifikationen
Hub
10,0 MM
Kolben-Durchmesser
63 mm
Federrückstellkraft bei eingefahrener Kolbenstange
50 N
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Funktionsweise
drückend, einfachwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
ohne
Betriebsdruck
1 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Vorlauf
1.799,0 N
Bewegte Masse
157,00 G
Produktgewicht
490,0 G, 0,44 G
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/8
Werkstoffhinweis
Kupfer- und PTFE-frei
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Basierend auf Norm
ISO 6431, VDMA 24562, Lochbild
