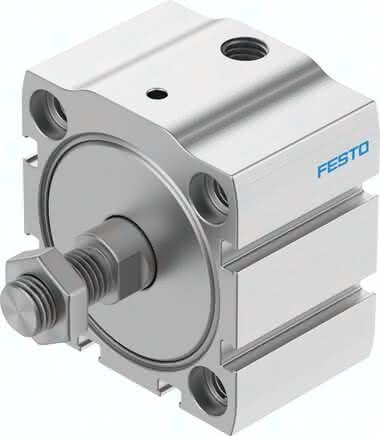

AEN-S-50-10-A-P-A

(8092153) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568302061Artikelnummer: K1812551

AEN-S-50-10-A-P-A (8092153) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEN-S-50-10-A-P-A AEN-S-50-10-A-P-A (8092153) Kompaktzylinder

Spezifikationen

Kolben-Ø

50 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Hub

10 MM

Konstruktiver Aufbau

Kolbenstange

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Einbaulage

beliebig

Funktionsweise

drückend

Symbol

991729

Aufprallenergie in den Endlagen

1 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

66,2 N

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1106 N

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Bewegte Masse bei 0 mm Hub

104 G

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Zuschlag bewegte Masse pro 10 mm Hub

16 G

Grundgewicht bei 0 mm Hub

324 G

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Gewichtszuschlag pro 10 mm Hub

63 G

LABS-Konformität

VDMA24364-B2-L

Pneumatischer Anschluss

G1/8

Umgebungstemperatur

0 bis 80 GC

Produktgewicht

0,42 KG

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Befestigungsart

mit Zubehör

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Werkstoff-Hinweis

RoHS konform

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Betriebsdruck

0,1 bis 1 MPA
