Beschreibung

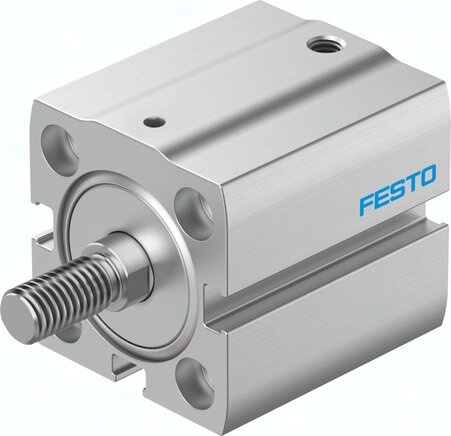

AEN-S-25-25-A-P-A AEN-S-25-25-A-P-A (8092181) Kompaktzylinder
Spezifikationen
Kolben-Ø
25 mm
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Hub
25 MM
Konstruktiver Aufbau
Kolbenstange
Pneumatischer Anschluss
M5
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Einbaulage
beliebig
Funktionsweise
drückend
Symbol
991729
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Werkstoff Dynamische Dichtungen
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
LABS-Konformität
VDMA24364-B2-L
Varianten
einseitige Kolbenstange
Befestigungsart
mit Zubehör
Aufprallenergie in den Endlagen
0,3 J
Bewegte Masse bei 0 mm Hub
25 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
35 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
259 N
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Grundgewicht bei 0 mm Hub
88 G
Gewichtszuschlag pro 10 mm Hub
30 G
Werkstoff-Hinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Betriebsdruck
0,1 bis 1 MPA
Umgebungstemperatur
0 bis 80 GC
Produktgewicht
0,175 KG
