Beschreibung

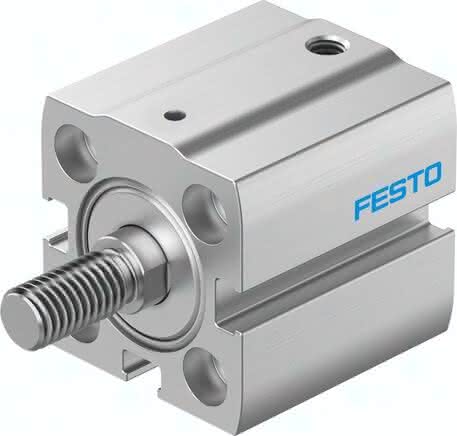

AEN-S-20-5-A-P-A AEN-S-20-5-A-P-A (8092222) Kompaktzylinder
Spezifikationen
Kolben-Ø
20 mm
Symbol
991729
Betriebsdruck
0,06 bis 1 MPA
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Funktionsweise
drückend
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolbenstange
Werkstoff-Hinweis
RoHS konform
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Zubehör
Einbaulage
beliebig
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Werkstoff Dynamische Dichtungen
TPE-U(PU)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B2-L
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Hub
5 MM
Bewegte Masse bei 0 mm Hub
18 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Umgebungstemperatur
0 bis 80 GC
Produktgewicht
0,08 KG
Aufprallenergie in den Endlagen
0,055 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
13 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
162 N
Grundgewicht bei 0 mm Hub
65 G
Gewichtszuschlag pro 10 mm Hub
26 G
