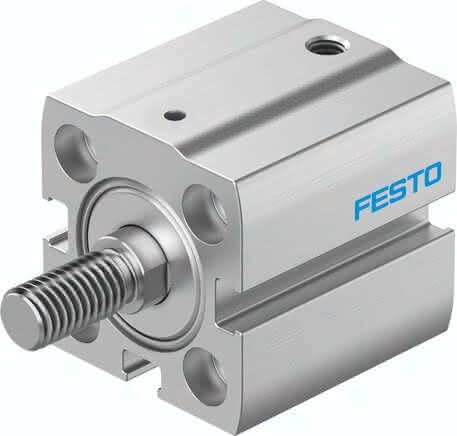

AEN-S-20-25-A-P-A

(8092223) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568302191Artikelnummer: K1812572

AEN-S-20-25-A-P-A (8092223) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEN-S-20-25-A-P-A AEN-S-20-25-A-P-A (8092223) Kompaktzylinder

Spezifikationen

Hub

25 MM

Kolben-Ø

20 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Konstruktiver Aufbau

Kolbenstange

Funktionsweise

drückend

Betriebsdruck

0,06 bis 1 MPA

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Einbaulage

beliebig

Pneumatischer Anschluss

Symbol

991729

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Aufprallenergie in den Endlagen

0,055 J

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Bewegte Masse bei 0 mm Hub

18 G

LABS-Konformität

VDMA24364-B2-L

Zuschlag bewegte Masse pro 10 mm Hub

6 G

Umgebungstemperatur

0 bis 80 GC

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

26 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

162 N

Befestigungsart

mit Zubehör

Grundgewicht bei 0 mm Hub

65 G

Gewichtszuschlag pro 10 mm Hub

26 G

Werkstoff-Hinweis

RoHS konform

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Produktgewicht

0,145 KG
