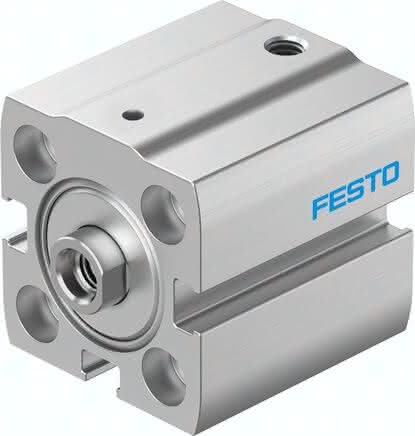

AEN-S-20-10-I-P

(8076499) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568461096Artikelnummer: K1811950

AEN-S-20-10-I-P (8076499) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEN-S-20-10-I-P AEN-S-20-10-I-P (8076499) Kompaktzylinder

Spezifikationen

Einbaulage

beliebig

Kolben-Ø

20 mm

Konstruktiver Aufbau

Kolbenstange

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Kolbenstangenende

Innengewinde

LABS-Konformität

VDMA24364-B2-L

Befestigungsart

mit Zubehör

Funktionsweise

drückend

Varianten

einseitige Kolbenstange

Werkstoff-Hinweis

RoHS konform

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Symbol

991730

Umgebungstemperatur

0 bis 80 GC

Aufprallenergie in den Endlagen

0,055 J

Produktgewicht

0,07 KG

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Zuschlag bewegte Masse pro 10 mm Hub

6 G

Werkstoff Dynamische Dichtungen

NBR

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

17 N

Bewegte Masse bei 0 mm Hub

11 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

162 N

Gewichtszuschlag pro 10 mm Hub

26 G

Grundgewicht bei 0 mm Hub

51 G

Pneumatischer Anschluss

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Hub

10 MM

Betriebsdruck

0,06 bis 1 MPA
