AEN-S-20-10-A-P-A

(8092221) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568302177Artikelnummer: K1812570

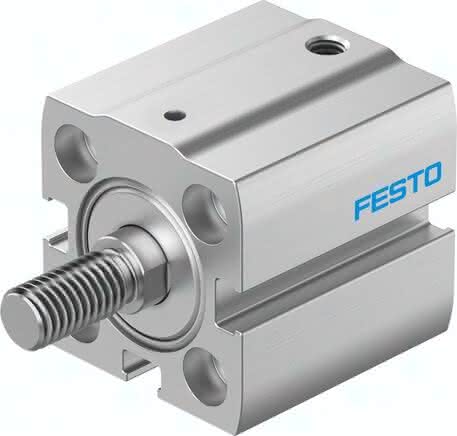

AEN-S-20-10-A-P-A (8092221) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEN-S-20-10-A-P-A AEN-S-20-10-A-P-A (8092221) Kompaktzylinder

Spezifikationen

Einbaulage

beliebig

Kolben-Ø

20 mm

Hub

10 MM

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B2-L

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Betriebsdruck

0,06 bis 1 MPA

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Funktionsweise

drückend

Kolbenstangenende

Außengewinde

Konstruktiver Aufbau

Kolbenstange

Positionserkennung

für Näherungsschalter

Symbol

991729

Varianten

einseitige Kolbenstange

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Umgebungstemperatur

0 bis 80 GC

Aufprallenergie in den Endlagen

0,055 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

17 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

162 N

Befestigungsart

mit Zubehör

Bewegte Masse bei 0 mm Hub

18 G

Pneumatischer Anschluss

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Werkstoff-Hinweis

RoHS konform

Zuschlag bewegte Masse pro 10 mm Hub

6 G

Grundgewicht bei 0 mm Hub

65 G

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Gewichtszuschlag pro 10 mm Hub

26 G

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Produktgewicht

0,095 KG
