Beschreibung

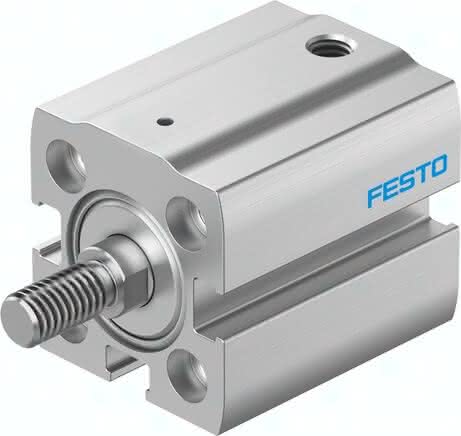

AEN-S-16-5-A-P-A AEN-S-16-5-A-P-A (8092142) Kompaktzylinder
Spezifikationen
Kolben-Ø
16 mm
Konstruktiver Aufbau
Kolbenstange
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Befestigungsart
mit Zubehör
Positionserkennung
für Näherungsschalter
Kolbenstangenende
Außengewinde
Betriebsdruck
0,1 bis 1 MPA
Varianten
einseitige Kolbenstange
Funktionsweise
drückend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität
VDMA24364-B2-L
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Symbol
991729
Werkstoff Dynamische Dichtungen
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff-Hinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Hub
5 MM
Aufprallenergie in den Endlagen
0,038 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
8 N
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
95 N
Bewegte Masse bei 0 mm Hub
11 G
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Grundgewicht bei 0 mm Hub
42 G
Gewichtszuschlag pro 10 mm Hub
18 G
Umgebungstemperatur
0 bis 80 GC
Produktgewicht
0,055 KG
