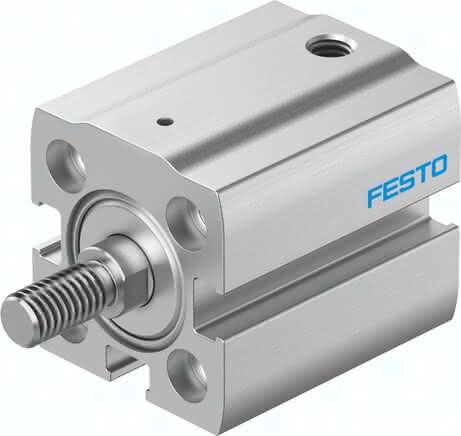

AEN-S-16-5-A-P

(8092144) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568461904Artikelnummer: K1812544

AEN-S-16-5-A-P (8092144) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEN-S-16-5-A-P AEN-S-16-5-A-P (8092144) Kompaktzylinder

Spezifikationen

Kolben-Ø

16 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Konstruktiver Aufbau

Kolbenstange

Kolbenstangenende

Außengewinde

Varianten

einseitige Kolbenstange

Einbaulage

beliebig

Funktionsweise

drückend

Symbol

991730

Pneumatischer Anschluss

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

8 N

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Dynamische Dichtungen

NBR

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Hub

5 MM

Aufprallenergie in den Endlagen

0,038 J

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B2-L

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

95 N

Bewegte Masse bei 0 mm Hub

6 G

Zuschlag bewegte Masse pro 10 mm Hub

4 G

Grundgewicht bei 0 mm Hub

32,5 G

Umgebungstemperatur

0 bis 80 GC

Gewichtszuschlag pro 10 mm Hub

18 G

Produktgewicht

0,045 KG

Befestigungsart

mit Zubehör

Werkstoff-Hinweis

RoHS konform

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Betriebsdruck

0,1 bis 1 MPA
