AEN-S-16-10-I-P

(8076492) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568461065Artikelnummer: K1811943

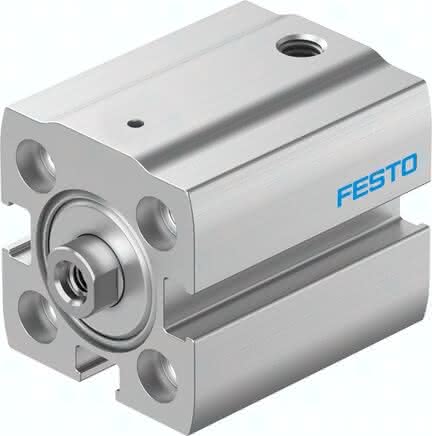

AEN-S-16-10-I-P (8076492) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEN-S-16-10-I-P AEN-S-16-10-I-P (8076492) Kompaktzylinder

Spezifikationen

Kolben-Ø

16 mm

Einbaulage

beliebig

Hub

10 MM

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Funktionsweise

drückend

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Innengewinde

Werkstoff-Hinweis

RoHS konform

Symbol

991730

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

Aufprallenergie in den Endlagen

0,038 J

Bewegte Masse bei 0 mm Hub

6 G

Gewichtszuschlag pro 10 mm Hub

18 G

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Produktgewicht

0,05 KG

Zuschlag bewegte Masse pro 10 mm Hub

4 G

Betriebsdruck

0,1 bis 1 MPA

Werkstoff Dynamische Dichtungen

NBR

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

9,5 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

95 N

Umgebungstemperatur

0 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Varianten

einseitige Kolbenstange

Grundgewicht bei 0 mm Hub

32,5 G
