AEN-S-16-10-A-P

(8092143) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568461898Artikelnummer: K1812543

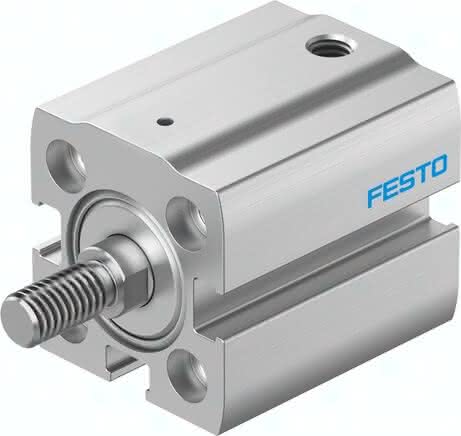

AEN-S-16-10-A-P (8092143) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEN-S-16-10-A-P AEN-S-16-10-A-P (8092143) Kompaktzylinder

Spezifikationen

Kolben-Ø

16 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Hub

10 MM

Konstruktiver Aufbau

Kolbenstange

Funktionsweise

drückend

Kolbenstangenende

Außengewinde

Einbaulage

beliebig

Varianten

einseitige Kolbenstange

Pneumatischer Anschluss

Symbol

991730

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Werkstoff Dynamische Dichtungen

NBR

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

9,5 N

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

95 N

LABS-Konformität

VDMA24364-B2-L

Bewegte Masse bei 0 mm Hub

6 G

Befestigungsart

mit Zubehör

Zuschlag bewegte Masse pro 10 mm Hub

4 G

Werkstoff-Hinweis

RoHS konform

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Betriebsdruck

0,1 bis 1 MPA

Aufprallenergie in den Endlagen

0,038 J

Umgebungstemperatur

0 bis 80 GC

Produktgewicht

0,055 KG

Grundgewicht bei 0 mm Hub

32,5 G

Gewichtszuschlag pro 10 mm Hub

18 G
