AEN-S-12-5-A-P

(8092150) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568461928Artikelnummer: K1812548

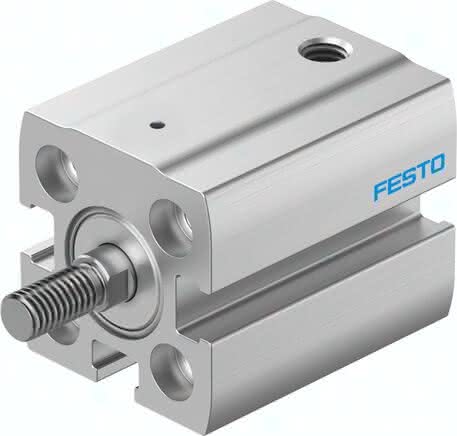

AEN-S-12-5-A-P (8092150) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEN-S-12-5-A-P AEN-S-12-5-A-P (8092150) Kompaktzylinder

Spezifikationen

Kolben-Ø

12 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Hub

5 MM

Konstruktiver Aufbau

Kolbenstange

Funktionsweise

drückend

Kolbenstangenende

Außengewinde

Einbaulage

beliebig

Varianten

einseitige Kolbenstange

Symbol

991730

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Pneumatischer Anschluss

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Aufprallenergie in den Endlagen

0,022 J

Werkstoff Dynamische Dichtungen

NBR

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

6 N

LABS-Konformität

VDMA24364-B2-L

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

60 N

Befestigungsart

mit Zubehör

Werkstoff-Hinweis

RoHS konform

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Betriebsdruck

0,1 bis 1 MPA

Bewegte Masse bei 0 mm Hub

3,5 G

Grundgewicht bei 0 mm Hub

26 G

Gewichtszuschlag pro 10 mm Hub

15 G

Umgebungstemperatur

0 bis 80 GC

Produktgewicht

0,036 KG

Zuschlag bewegte Masse pro 10 mm Hub

2 G
