AEN-S-12-10-A-P

(8092149) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568461911Artikelnummer: K1812547

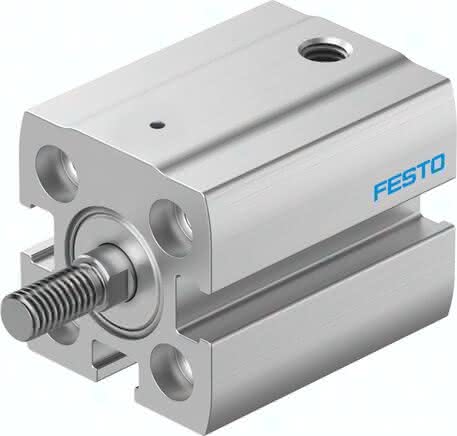

AEN-S-12-10-A-P (8092149) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEN-S-12-10-A-P AEN-S-12-10-A-P (8092149) Kompaktzylinder

Spezifikationen

Kolben-Ø

12 mm

Einbaulage

beliebig

Hub

10 MM

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Funktionsweise

drückend

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Werkstoff-Hinweis

RoHS konform

Symbol

991730

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

Aufprallenergie in den Endlagen

0,022 J

Bewegte Masse bei 0 mm Hub

3,5 G

Gewichtszuschlag pro 10 mm Hub

15 G

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Produktgewicht

0,042 KG

Zuschlag bewegte Masse pro 10 mm Hub

2 G

Betriebsdruck

0,1 bis 1 MPA

Werkstoff Dynamische Dichtungen

NBR

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

8 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

60 N

Umgebungstemperatur

0 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Varianten

einseitige Kolbenstange

Grundgewicht bei 0 mm Hub

26 G
