AEN-S-10-5-I

(4891759) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568419059Artikelnummer: K1810612

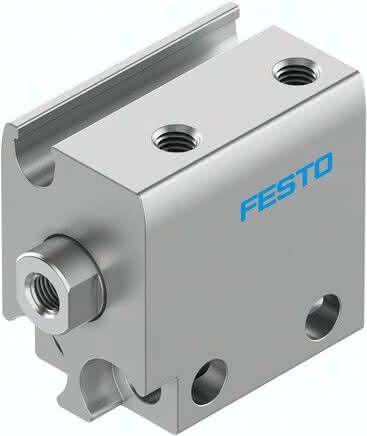

AEN-S-10-5-I (4891759) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEN-S-10-5-I AEN-S-10-5-I (4891759) Kompaktzylinder

Spezifikationen

Kolben-Ø

10 mm

Einbaulage

beliebig

Hub

5 MM

Dämpfung

keine Dämpfung

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

drückend

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Innengewinde

Werkstoff-Hinweis

RoHS konform

Symbol

991200

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Durchgangsbohrung

Pneumatischer Anschluss

Aufprallenergie in den Endlagen

0,012 J

Werkstoff Gehäuse

eloxiert

Produktgewicht

17 G, 0,015 G

Betriebsdruck

0,15 bis 0,8 MPA

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

5,3 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

41,7 N

Bewegte Masse

4,1 G

Umgebungstemperatur

-10 bis 60 GC

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Varianten

einseitige Kolbenstange
