Beschreibung

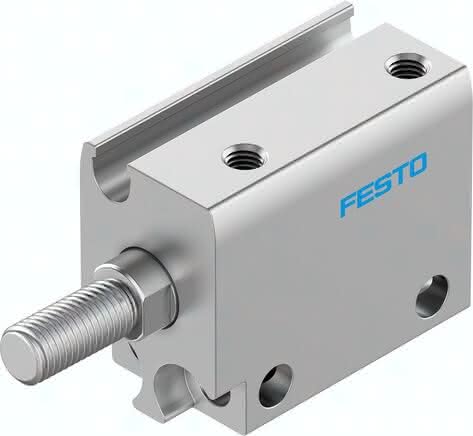

AEN-S-10-5-A-A AEN-S-10-5-A-A (8080584) Kompaktzylinder
Spezifikationen
Dämpfung
keine Dämpfung
Einbaulage
beliebig
Hub
5 MM
Kolben-Durchmesser
10 mm
Konstruktiver Aufbau
Kolben, Kolbenstange
Varianten
einseitige Kolbenstange
Betriebsdruck
1,5 bis 8 BAR
Betriebsdruck Mpa
0,15 bis 0,8 MPA
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Kolbenstangenende
Außengewinde
Funktionsweise
drückend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 60 GC
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Befestigungsart
mit Durchgangsbohrung
Aufprallenergie in den Endlagen
0,012 J
Theoretische Kraft bei 6 bar, Rücklauf
5,3 N
Theoretische Kraft bei 6 bar, Vorlauf
41,7 N
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Pneumatischer Anschluss
M3
Werkstoff Deckel
Aluminium-Knetlegierung
Bewegte Masse
4,5 G
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Produktgewicht
17,0 G, 0,019 G
