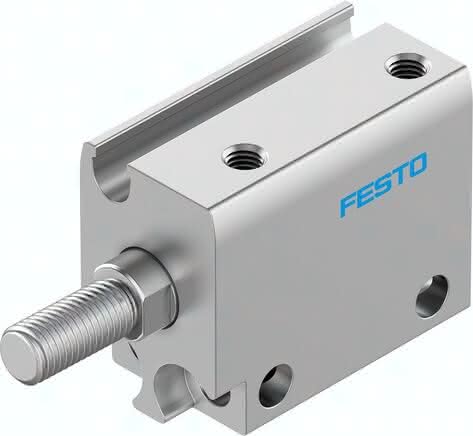

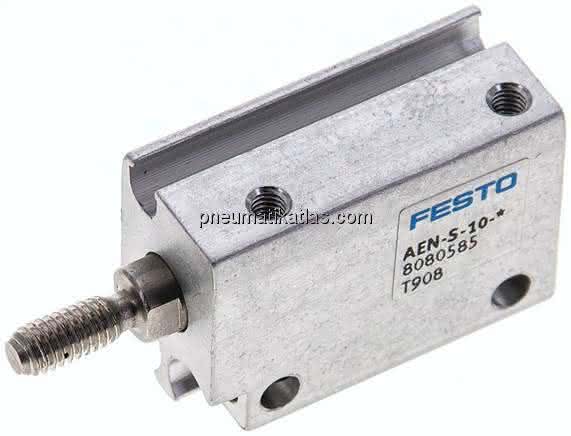

AEN-S-10-10-A-A

(8080585) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568447403Artikelnummer: K1811088

AEN-S-10-10-A-A (8080585) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEN-S-10-10-A-A AEN-S-10-10-A-A (8080585) Kompaktzylinder

Spezifikationen

Kolben-Ø

10 mm

Einbaulage

beliebig

Hub

10 MM

Dämpfung

keine Dämpfung

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

drückend

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

991201

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Durchgangsbohrung

Pneumatischer Anschluss

Aufprallenergie in den Endlagen

0,012 J

Werkstoff Gehäuse

eloxiert

Produktgewicht

19 G, 0,022 G

Betriebsdruck

0,15 bis 0,8 MPA

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

5,3 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

41,7 N

Bewegte Masse

5,7 G

Umgebungstemperatur

-10 bis 60 GC

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Varianten

einseitige Kolbenstange
