Beschreibung

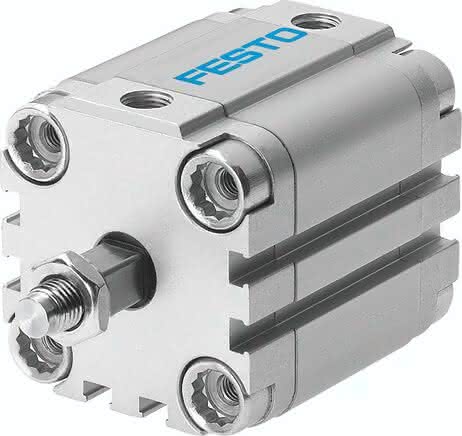

ADVULQ-40-60-A-P-A ADVULQ-40-60-A-P-A (156806) Kompaktzylinder
Spezifikationen
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Hub
60 MM
Kolben-Durchmesser
40 mm
Betriebsdruck
0,8 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Verdrehsicherung/Führung
quadratische Kolbenstange
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,52 J
Bewegte Masse bei 0 mm Hub
63 G
Gewichtszuschlag pro 10 mm Hub
59 G
Theoretische Kraft bei 6 bar, Rücklauf
686 N
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Grundgewicht bei 0 mm Hub
433 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Pneumatischer Anschluss
G1/8
Produktgewicht
0,8 KG
