Beschreibung

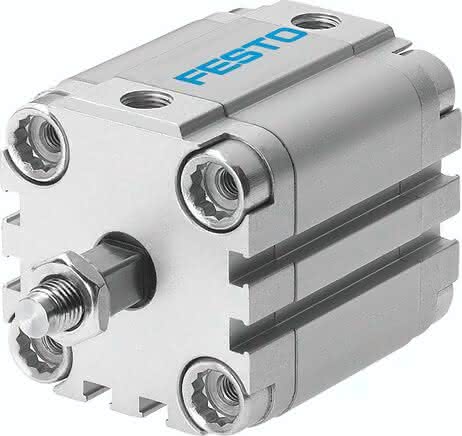

ADVULQ-40-30-A-P-A ADVULQ-40-30-A-P-A (156803) Kompaktzylinder
Spezifikationen
Hub
30 MM
Konstruktiver Aufbau
Kolben, Kolbenstange
Kolben-Durchmesser
40 mm
Einbaulage
beliebig
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Verdrehsicherung/Führung
quadratische Kolbenstange
Positionserkennung
für Näherungsschalter
Betriebsdruck
0,8 bis 10 BAR
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Bewegte Masse bei 0 mm Hub
63 G
Gewichtszuschlag pro 10 mm Hub
59 G
Aufprallenergie in den Endlagen
0,52 J
Grundgewicht bei 0 mm Hub
433 G
Theoretische Kraft bei 6 bar, Rücklauf
686 N
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-20 bis 80 GC
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Pneumatischer Anschluss
G1/8
Produktgewicht
0,65 KG
Werkstoff Deckel
Aluminium-Knetlegierung
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Bundschraube
Stahl verzinkt
