Beschreibung

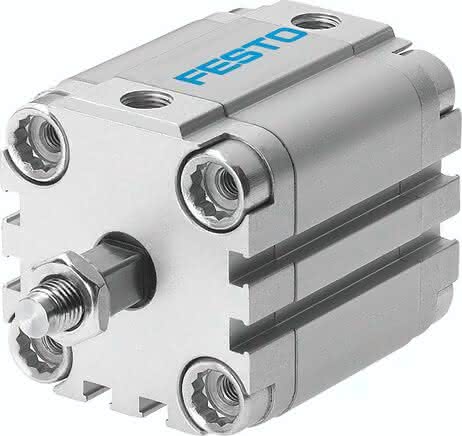

ADVULQ-40-20-A-P-A ADVULQ-40-20-A-P-A (156801) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolben-Durchmesser
40 mm
Hub
20 MM
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben, Kolbenstange
Kolbenstangenende
Außengewinde
Betriebsdruck
0,8 bis 10 BAR
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Verdrehsicherung/Führung
quadratische Kolbenstange
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Aufprallenergie in den Endlagen
0,52 J
Theoretische Kraft bei 6 bar, Rücklauf
686 N
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Umgebungstemperatur
-20 bis 80 GC
Bewegte Masse bei 0 mm Hub
63 G
Produktgewicht
0,6 KG
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Gewichtszuschlag pro 10 mm Hub
59 G
Grundgewicht bei 0 mm Hub
433 G
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
TPE-U(PU), NBR
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Werkstoff Bundschraube
Stahl verzinkt
