Beschreibung

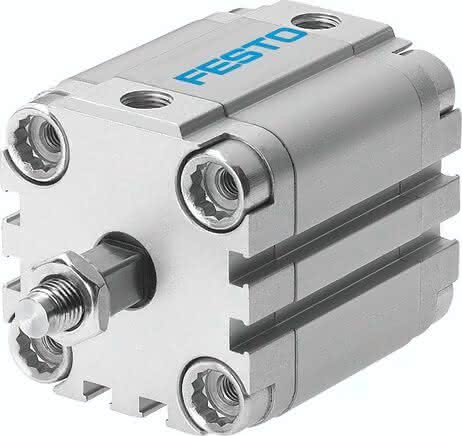

ADVULQ-32-80-A-P-A ADVULQ-32-80-A-P-A (156797) Kompaktzylinder
Spezifikationen
Hub
80 MM
Kolben-Durchmesser
32 mm
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Verdrehsicherung/Führung
quadratische Kolbenstange
Betriebsdruck
0,8 bis 10 BAR
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,40 J
Bewegte Masse bei 0 mm Hub
49 G
Gewichtszuschlag pro 10 mm Hub
40 G
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Grundgewicht bei 0 mm Hub
300 G
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Bundschraube
Stahl verzinkt
Einbaulage
beliebig
Produktgewicht
0,6 KG
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
