Beschreibung

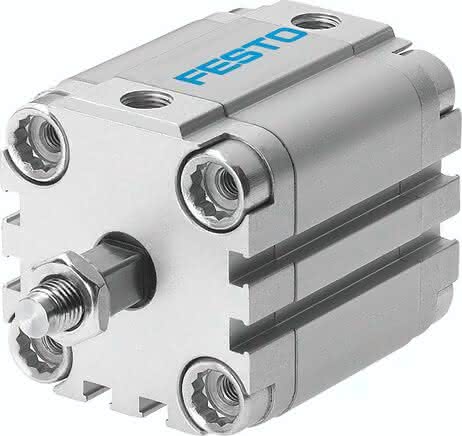

ADVULQ-32-10-A-P-A ADVULQ-32-10-A-P-A (156789) Kompaktzylinder
Spezifikationen
Hub
10 MM
Kolben-Durchmesser
32 mm
Betriebsdruck
0,8 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange
Verdrehsicherung/Führung
quadratische Kolbenstange
Positionserkennung
für Näherungsschalter
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Bewegte Masse bei 0 mm Hub
49 G
Aufprallenergie in den Endlagen
0,40 J
Gewichtszuschlag pro 10 mm Hub
40 G
Grundgewicht bei 0 mm Hub
300 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Bundschraube
Stahl verzinkt
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/8
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Deckel
Aluminium-Knetlegierung
Produktgewicht
0,36 KG
