Beschreibung

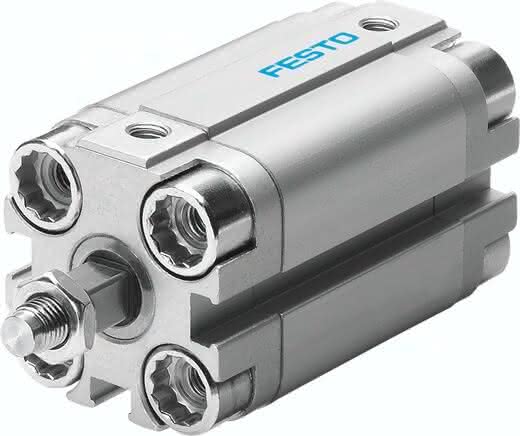

ADVULQ-25-5-A-P-A ADVULQ-25-5-A-P-A (156780) Kompaktzylinder
Spezifikationen
Hub
5 MM
Kolben-Durchmesser
25 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsdruck
1 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Funktionsweise
doppeltwirkend
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,10 J
Theoretische Kraft bei 6 bar, Rücklauf
247 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Vorlauf
295 N
Bewegte Masse bei 0 mm Hub
26 G
Grundgewicht bei 0 mm Hub
180 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Verdrehsicherung/Führung
quadratische Kolbenstange
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Einbaulage
beliebig
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Pneumatischer Anschluss
M5
Produktgewicht
0,22 KG
Werkstoff Bundschraube
Stahl verzinkt
Gewichtszuschlag pro 10 mm Hub
28 G
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
