Beschreibung

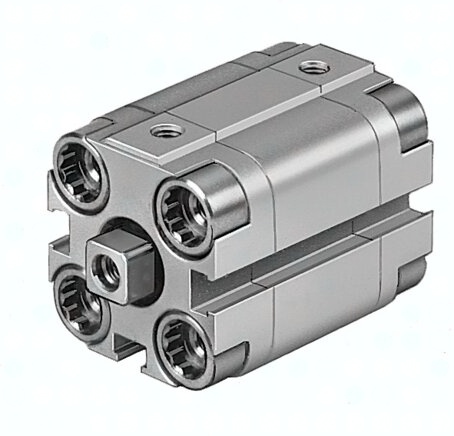

ADVULQ-25-40-P-A ADVULQ-25-40-P-A (156700) Kompaktzylinder
Spezifikationen
Hub
40 MM
Kolben-Durchmesser
25 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Betriebsdruck
1 bis 10 BAR
Kolbenstangenende
Innengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange
Verdrehsicherung/Führung
quadratische Kolbenstange
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,10 J
Theoretische Kraft bei 6 bar, Rücklauf
247 N
Grundgewicht bei 0 mm Hub
180 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Theoretische Kraft bei 6 bar, Vorlauf
295 N
Bewegte Masse bei 0 mm Hub
26 G
Gewichtszuschlag pro 10 mm Hub
28 G
Werkstoff Bundschraube
Stahl verzinkt
Produktgewicht
0,29 KG
