Beschreibung

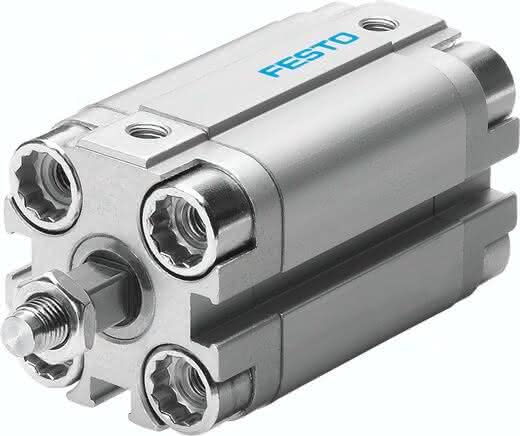

ADVULQ-25-15-A-P-A ADVULQ-25-15-A-P-A (156782) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hub
15 MM
Kolben-Durchmesser
25 mm
Kolbenstangenende
Außengewinde
Betriebsdruck
1 bis 10 BAR
Funktionsweise
doppeltwirkend
Verdrehsicherung/Führung
quadratische Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Varianten
einseitige Kolbenstange
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,10 J
Theoretische Kraft bei 6 bar, Rücklauf
247 N
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
295 N
Bewegte Masse bei 0 mm Hub
26 G
Konstruktiver Aufbau
Kolben, Kolbenstange
Gewichtszuschlag pro 10 mm Hub
28 G
Grundgewicht bei 0 mm Hub
180 G
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Einbaulage
beliebig
Pneumatischer Anschluss
M5
Produktgewicht
0,25 KG
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Werkstoff Bundschraube
Stahl verzinkt
