Beschreibung

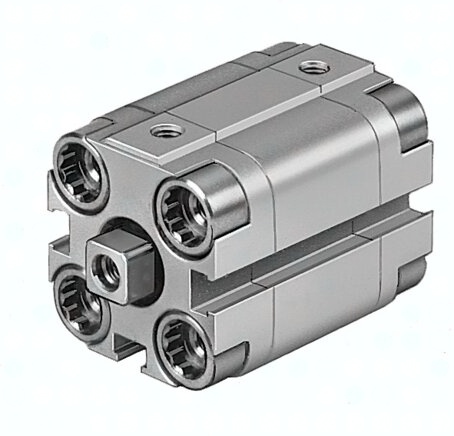

ADVULQ-20-10-P-A ADVULQ-20-10-P-A (156687) Kompaktzylinder
Spezifikationen
Hub
10 MM
Konstruktiver Aufbau
Kolben, Kolbenstange
Kolben-Durchmesser
20 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Betriebsdruck
1 bis 10 BAR
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Funktionsweise
doppeltwirkend
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,14 J
Theoretische Kraft bei 6 bar, Vorlauf
188 N
Bewegte Masse bei 0 mm Hub
20 G
Gewichtszuschlag pro 10 mm Hub
23 G
Theoretische Kraft bei 6 bar, Rücklauf
141 N
Grundgewicht bei 0 mm Hub
149 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Pneumatischer Anschluss
M5
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Verdrehsicherung/Führung
quadratische Kolbenstange
Produktgewicht
0,175 KG
