Beschreibung

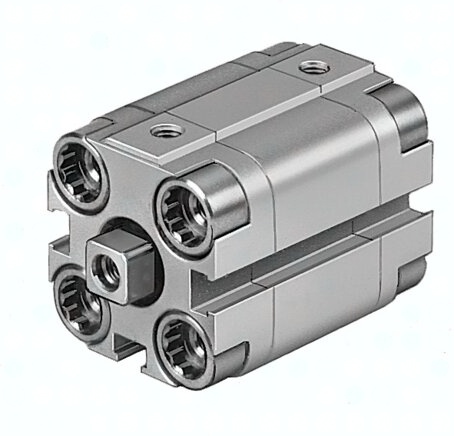

ADVULQ-16-5-P-A ADVULQ-16-5-P-A (156679) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hub
5 MM
Kolben-Durchmesser
16 mm
Betriebsdruck
1,3 bis 10 BAR
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Verdrehsicherung/Führung
quadratische Kolbenstange
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
0,10 J
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Bewegte Masse bei 0 mm Hub
12 G
Gewichtszuschlag pro 10 mm Hub
15 G
Grundgewicht bei 0 mm Hub
89 G
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
M5
Werkstoff Bundschraube
hochlegierter Stahl rostfrei
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Rücklauf
90 N
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Theoretische Kraft bei 6 bar, Vorlauf
121 N
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Produktgewicht
0,095 KG
