Beschreibung

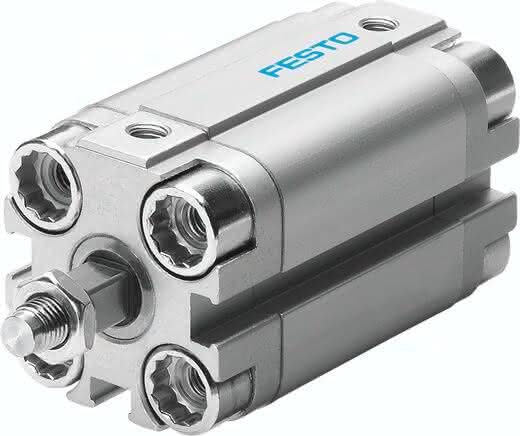

ADVULQ-16-25-A-P-A ADVULQ-16-25-A-P-A (156769) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolben-Durchmesser
16 mm
Konstruktiver Aufbau
Kolben, Kolbenstange
Hub
25 MM
Einbaulage
beliebig
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Produktgewicht
0,135 KG
Kolbenstangenende
Außengewinde
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Betriebsdruck
1,3 bis 10 BAR
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
quadratische Kolbenstange
Aufprallenergie in den Endlagen
0,10 J
Theoretische Kraft bei 6 bar, Rücklauf
90 N
Theoretische Kraft bei 6 bar, Vorlauf
121 N
Bewegte Masse bei 0 mm Hub
12 G
Gewichtszuschlag pro 10 mm Hub
15 G
Grundgewicht bei 0 mm Hub
89 G
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Umgebungstemperatur
-20 bis 80 GC
Pneumatischer Anschluss
M5
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Bundschraube
hochlegierter Stahl rostfrei
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
