Beschreibung

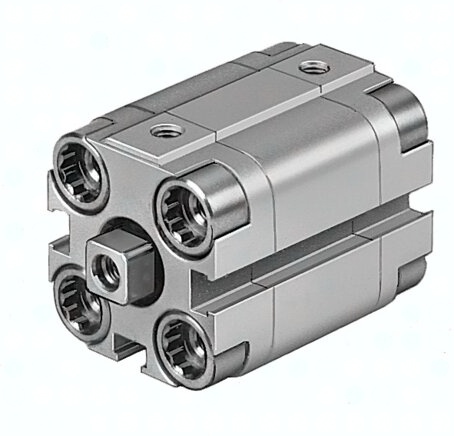

ADVULQ-12-10-P-A ADVULQ-12-10-P-A (156673) Kompaktzylinder
Spezifikationen
Hub
10 MM
Kolben-Durchmesser
12 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1,3 bis 10 BAR
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
quadratische Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Kolbenstangenende
Innengewinde
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Varianten
einseitige Kolbenstange
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,07 J
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Pneumatischer Anschluss
M5
Theoretische Kraft bei 6 bar, Rücklauf
51 N
Theoretische Kraft bei 6 bar, Vorlauf
68 N
Werkstoff Bundschraube
hochlegierter Stahl rostfrei
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Bewegte Masse bei 0 mm Hub
8 G
Gewichtszuschlag pro 10 mm Hub
15 G
Grundgewicht bei 0 mm Hub
87 G
Zuschlag bewegte Masse pro 10 mm Hub
2 G
Produktgewicht
0,105 KG
