Beschreibung

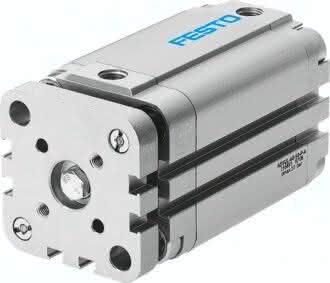

ADVUL-40-5-P-A ADVUL-40-5-P-A (156884) Kompaktzylinder
Spezifikationen
Hub
5 MM
Kolben- durchmesser
40 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1 bis 10 BAR
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Verdrehsicherung/Führung
Führungsstange mit Joch
LABS-Konformität
686 N
Aufprallenergie in den Endlagen
0,52 J
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Werkstoff Bundschrauben
hochlegierter Stahl
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Stahl verzinkt
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Deckel
Aluminium-Knetlegierung
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
G1/8
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Produktgewicht
0,6 KG
