Beschreibung

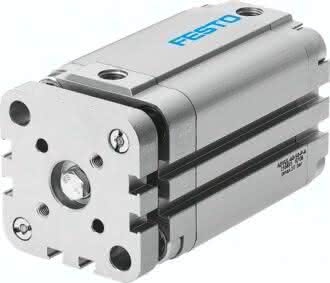

ADVUL-32-15-P-A ADVUL-32-15-P-A (156876) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hub
15 MM
Kolben- durchmesser
32 mm
LABS-Konformität
415 N
Betriebsdruck
1 bis 10 BAR
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Verdrehsicherung/Führung
Führungsstange mit Joch
Einbaulage
beliebig
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,40 J
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
G1/8
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Bundschrauben
hochlegierter Stahl rostfrei
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Produktgewicht
0,43 KG
