Beschreibung

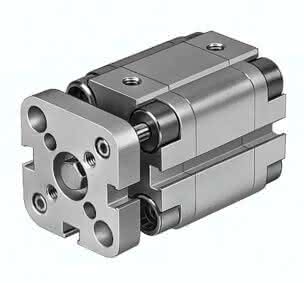

ADVUL-25-5-P-A ADVUL-25-5-P-A (156866) Kompaktzylinder
Spezifikationen
Hub
5 MM
Kolben- durchmesser
25 mm
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Konstruktiver Aufbau
Kolben, Kolbenstange
Varianten
einseitige Kolbenstange
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Führungsstange mit Joch
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,10 J
LABS-Konformität
247 N
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Theoretische Kraft bei 6 bar, Vorlauf
295 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Bundschrauben
hochlegierter Stahl rostfrei
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Stahl verzinkt
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Deckel
Aluminium-Knetlegierung
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Produktgewicht
0,23 KG
