Beschreibung

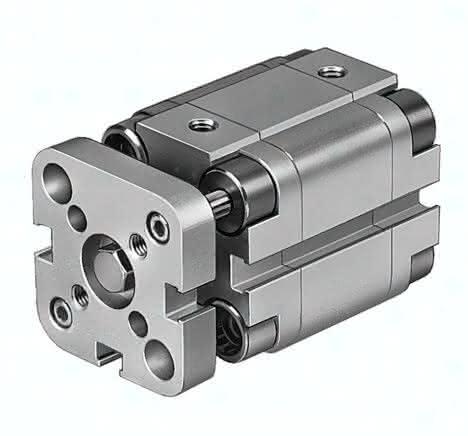

ADVUL-16-40-P-A ADVUL-16-40-P-A (156857) Kompaktzylinder
Spezifikationen
Kolben-Ø
16 mm
Einbaulage
beliebig
Hub
40 MM
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolbenstange
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Führungsstange mit Joch
Symbol
991737
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Zubehör
Pneumatischer Anschluss
M5
Aufprallenergie in den Endlagen
0,1 J
Bewegte Masse bei 0 mm Hub
26 G
Gewichtszuschlag pro 10 mm Hub
16 G
Produktgewicht
0,18 KG
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Betriebsdruck
0,12 bis 1 MPA
Werkstoff Dynamische Dichtungen
TPE-U(PU)
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
90 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
121 N
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Bundschrauben
hochlegierter Stahl rostfrei
Varianten
einseitige Kolbenstange
Grundgewicht bei 0 mm Hub
103 G
