Beschreibung

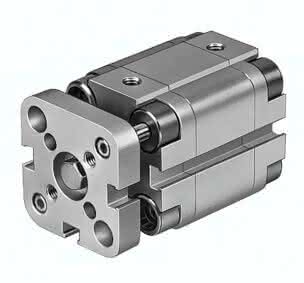

ADVUL-12-10-P-A ADVUL-12-10-P-A (156845) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Kolben-Durchmesser
12 mm
Hub
10 MM
Konstruktiver Aufbau
Kolben, Kolbenstange
Betriebsdruck
1,5 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-20 bis 80 GC
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Pneumatischer Anschluss
M5
Aufprallenergie in den Endlagen
0,07 J
Theoretische Kraft bei 6 bar, Rücklauf
51 N
Theoretische Kraft bei 6 bar, Vorlauf
68 N
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Produktgewicht
0,125 KG
Verdrehsicherung/Führung
Führungsstange mit Joch
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Werkstoff Bundschraube
hochlegierter Stahl rostfrei
