Beschreibung

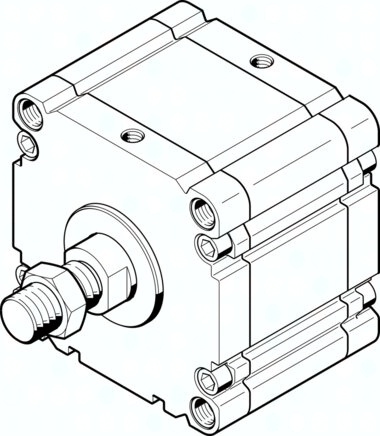

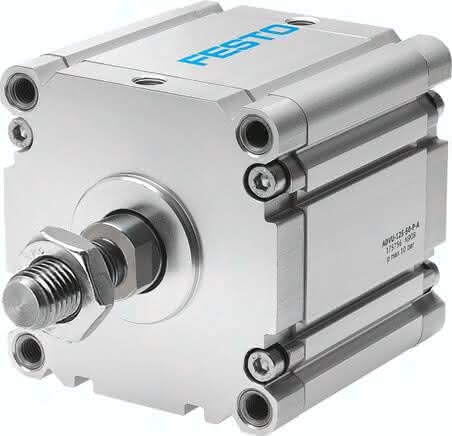

ADVU-125-80-A-P-A ADVU-125-80-A-P-A (175770) Kompaktzylinder
Spezifikationen
Betriebsdruck
0,5 bis 10 BAR
Hub
80 MM
Kolben-Durchmesser
125 mm
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Einbaulage
beliebig
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
Konstruktiver Aufbau
Kolben, Kolbenstange
Aufprallenergie in den Endlagen
3,30 J
Theoretische Kraft bei 6 bar, Rücklauf
6.881 N
Theoretische Kraft bei 6 bar, Vorlauf
7.363 N
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Pneumatischer Anschluss
G1/4
Werkstoff Bundschraube
Stahl verzinkt
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Bewegte Masse bei 0 mm Hub
1.317 G
Gewichtszuschlag pro 10 mm Hub
168 G
Grundgewicht bei 0 mm Hub
3.426 G
Zuschlag bewegte Masse pro 10 mm Hub
63 G
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Produktgewicht
4,5 KG
