ADVU-125-60-A-P-A

(175769) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568143398Artikelnummer: K1784985

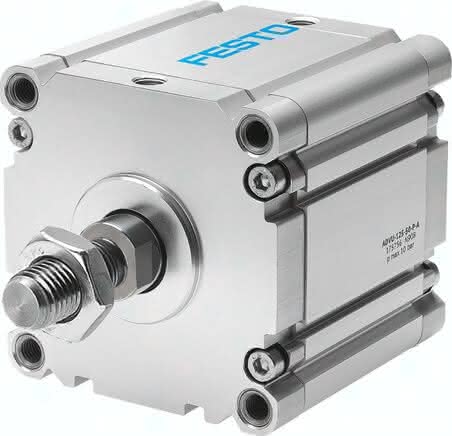

ADVU-125-60-A-P-A (175769) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADVU-125-60-A-P-A ADVU-125-60-A-P-A (175769) Kompaktzylinder

Spezifikationen

Kolben-Ø

125 mm

Einbaulage

beliebig

Hub

60 MM

Kolbenstangengewinde

M27x2

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Symbol

991217

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/4

Aufprallenergie in den Endlagen

3,3 J

Bewegte Masse bei 0 mm Hub

1317 G

Gewichtszuschlag pro 10 mm Hub

168 G

Produktgewicht

4,2 KG

Zuschlag bewegte Masse pro 10 mm Hub

63 G

Betriebsdruck

0,05 bis 1 MPA

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Werkstoff Zylinderrohr

Aluminium-Knetlegierung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

6881 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

7363 N

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Druckguss, lackiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl verzinkt

Varianten

einseitige Kolbenstange

Grundgewicht bei 0 mm Hub

3426 G
