Beschreibung

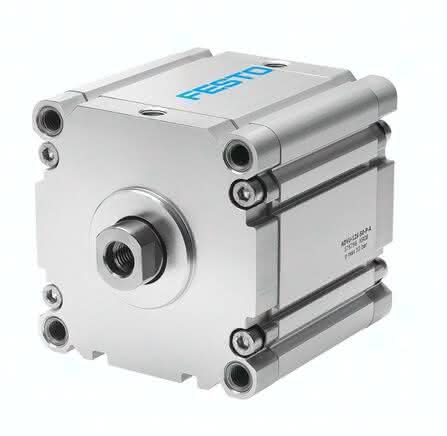

ADVU-125-25-P-A ADVU-125-25-P-A (175753) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolben-Durchmesser
125 mm
Hub
25 MM
Betriebsdruck
0,5 bis 10 BAR
Funktionsweise
doppeltwirkend
Kolbenstangenende
Innengewinde
Umgebungstemperatur
-20 bis 80 GC
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Konstruktiver Aufbau
Kolben, Kolbenstange
Theoretische Kraft bei 6 bar, Vorlauf
7.363 N
Einbaulage
beliebig
Aufprallenergie in den Endlagen
3,30 J
Bewegte Masse bei 0 mm Hub
1.317 G
Gewichtszuschlag pro 10 mm Hub
168 G
Werkstoff Deckel
Aluminium-Knetlegierung
Grundgewicht bei 0 mm Hub
3.426 G
Zuschlag bewegte Masse pro 10 mm Hub
63 G
Werkstoff Kolbenstange
hochlegierter Stahl
Pneumatischer Anschluss
G1/4
Theoretische Kraft bei 6 bar, Rücklauf
6.881 N
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Bundschraube
Stahl verzinkt
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Produktgewicht
3,3 KG
