ADVU-125-25-A-P-A

(175765) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568143350Artikelnummer: K1784977

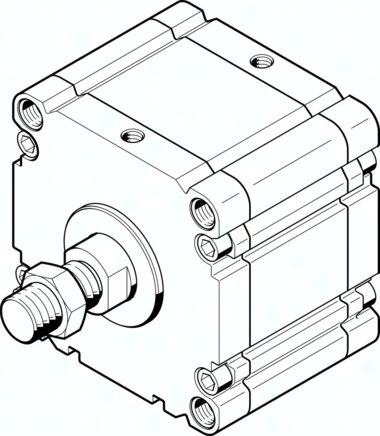

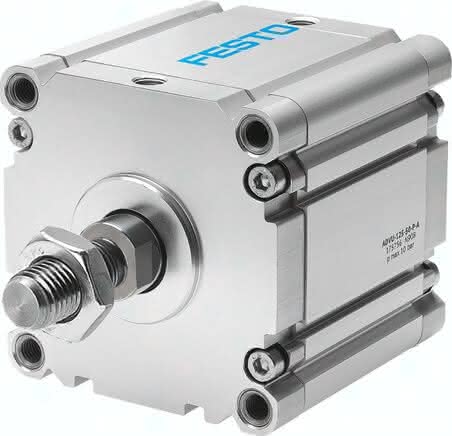

ADVU-125-25-A-P-A (175765) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADVU-125-25-A-P-A ADVU-125-25-A-P-A (175765) Kompaktzylinder

Spezifikationen

Kolben-Ø

125 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Kolbenstangengewinde

M27x2

Funktionsweise

doppeltwirkend

Kolbenstangenende

Außengewinde

Konstruktiver Aufbau

Kolbenstange

Positionserkennung

für Näherungsschalter

Symbol

991217

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Varianten

einseitige Kolbenstange

Einbaulage

beliebig

Befestigungsart

mit Zubehör

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Aufprallenergie in den Endlagen

3,3 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

6881 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

7363 N

Werkstoff Bundschrauben

Stahl verzinkt

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Pneumatischer Anschluss

G1/4

LABS-Konformität

VDMA24364-B1/B2-L

Werkstoff Deckel

Aluminium-Druckguss, lackiert

Betriebsdruck

0,05 bis 1 MPA

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Werkstoff Kolbenstange

hochlegierter Stahl

Bewegte Masse bei 0 mm Hub

1317 G

Zuschlag bewegte Masse pro 10 mm Hub

63 G

Grundgewicht bei 0 mm Hub

3426 G

Gewichtszuschlag pro 10 mm Hub

168 G

Werkstoff Zylinderrohr

Aluminium-Knetlegierung

Hub

25 MM

Umgebungstemperatur

-20 bis 80 GC

Produktgewicht

3,6 KG
