Beschreibung

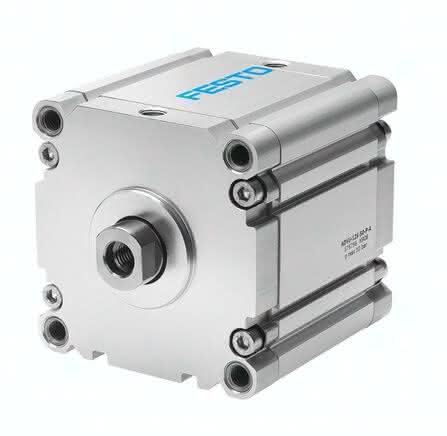

ADVU-125-15-P-A ADVU-125-15-P-A (175751) Kompaktzylinder
Spezifikationen
Hub
15 MM
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolben-Durchmesser
125 mm
Einbaulage
beliebig
Betriebsdruck
0,5 bis 10 BAR
Konstruktiver Aufbau
Kolben, Kolbenstange
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
3,30 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Grundgewicht bei 0 mm Hub
3.426 G
Theoretische Kraft bei 6 bar, Rücklauf
6.881 N
Umgebungstemperatur
-20 bis 80 GC
Zuschlag bewegte Masse pro 10 mm Hub
63 G
Theoretische Kraft bei 6 bar, Vorlauf
7.363 N
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Pneumatischer Anschluss
G1/4
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Werkstoff Deckel
Aluminium-Knetlegierung
Bewegte Masse bei 0 mm Hub
1.317 G
Gewichtszuschlag pro 10 mm Hub
168 G
Werkstoff Kolbenstange
hochlegierter Stahl
Produktgewicht
3,1 KG
