Beschreibung

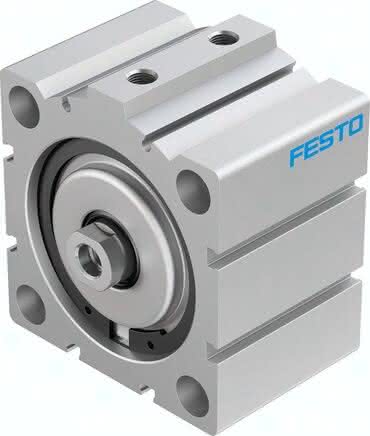

ADVC-80-25-I-P ADVC-80-25-I-P (188315) Kurzhubzylinder
Spezifikationen
Hub
25,0 MM
Basierend auf Norm
VDMA 24562, ISO 6431, Lochbild
Kolben-Durchmesser
80 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1 bis 10 BAR
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Konstruktiver Aufbau
Kolben, Kolbenstange
Umgebungstemperatur
-20 bis 80 GC
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Positionserkennung
ohne
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Bewegte Masse
363,00 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Rücklauf
2.827,0 N
Pneumatischer Anschluss
G1/8
Werkstoffhinweis
Kupfer- und PTFE-frei
Theoretische Kraft bei 6 bar, Vorlauf
3.016,0 N
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Produktgewicht
1,2 KG
