ADVC-80-10-I-P-A

(188308) Kurzhubzylinder

Ausgabe: 1 StückEAN: 4052568149123Artikelnummer: K1785948

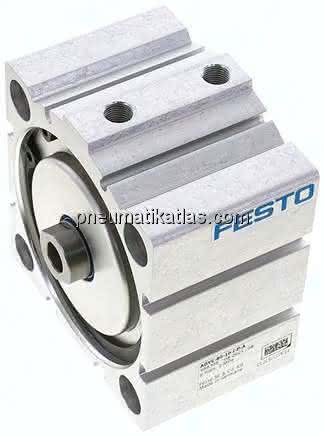

ADVC-80-10-I-P-A (188308) Kurzhubzylinder

Ausgabe:

1 STK

Beschreibung

ADVC-80-10-I-P-A ADVC-80-10-I-P-A (188308) Kurzhubzylinder

Spezifikationen

Basierend auf Norm

ISO 6431, VDMA 24562, Lochbild

Kolben-Durchmesser

80 mm

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Konstruktiver Aufbau

Kolben, Kolbenstange

Betriebsdruck

1 bis 10 BAR

Einbaulage

beliebig

Pneumatischer Anschluss

G1/8

Funktionsweise

doppeltwirkend

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Theoretische Kraft bei 6 bar, Vorlauf

3.016,0 N

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Theoretische Kraft bei 6 bar, Rücklauf

2.827,0 N

Befestigungsart

mit Durchgangsbohrung, mit Zubehör, wahlweise:

Werkstoffhinweis

Kupfer- und PTFE-frei

Werkstoff Dichtungen

TPE-U(PU)

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Bewegte Masse

277,00 G

Positionserkennung

für Näherungsschalter

Hub

10,0 MM

Werkstoff Kolbenstange

hochlegierter Stahl

Umgebungstemperatur

-20 bis 80 GC

Produktgewicht

1,1 KG
