Beschreibung

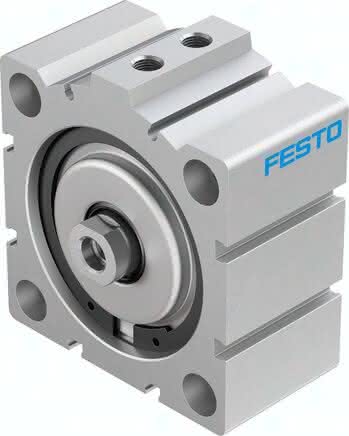

ADVC-80-10-I-P ADVC-80-10-I-P (188312) Kurzhubzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolben-Durchmesser
80 mm
Betriebsdruck
1 bis 10 BAR
Hub
10,0 MM
Konstruktiver Aufbau
Kolben, Kolbenstange
Funktionsweise
doppeltwirkend
Positionserkennung
ohne
Basierend auf Norm
ISO 6431, VDMA 24562, Lochbild
Einbaulage
beliebig
Theoretische Kraft bei 6 bar, Rücklauf
2.827,0 N
Theoretische Kraft bei 6 bar, Vorlauf
3.016,0 N
Bewegte Masse
327,00 G
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Werkstoff Kolbenstange
hochlegierter Stahl
Umgebungstemperatur
-20 bis 80 GC
Produktgewicht
1.485,0 G, 1 G
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoffhinweis
Kupfer- und PTFE-frei
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
