ADVC-63-20-A-P-A

(188294) Kurzhubzylinder

Ausgabe: 1 StückEAN: 4052568148980Artikelnummer: K1785938

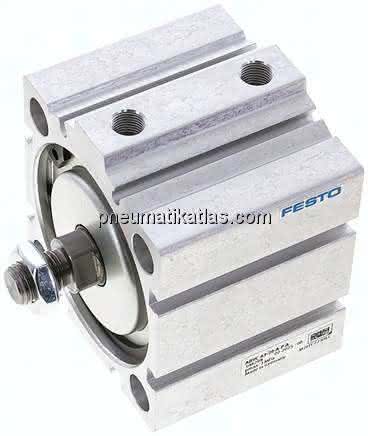

ADVC-63-20-A-P-A (188294) Kurzhubzylinder

Ausgabe:

1 STK

Beschreibung

ADVC-63-20-A-P-A ADVC-63-20-A-P-A (188294) Kurzhubzylinder

Spezifikationen

Basierend auf Norm

ISO 6431, VDMA 24562, Lochbild

Hub

20,0 MM

Kolben-Durchmesser

63 mm

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Einbaulage

beliebig

Betriebsdruck

0,6 bis 10 BAR

Konstruktiver Aufbau

Kolben, Kolbenstange

Positionserkennung

für Näherungsschalter

Pneumatischer Anschluss

G1/8

Funktionsweise

doppeltwirkend

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Theoretische Kraft bei 6 bar, Vorlauf

1.870,0 N

Theoretische Kraft bei 6 bar, Rücklauf

1.750,0 N

Werkstoffhinweis

Kupfer- und PTFE-frei

Umgebungstemperatur

-20 bis 80 GC

Bewegte Masse

166,00 G

Befestigungsart

mit Durchgangsbohrung, mit Zubehör, wahlweise:

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Dichtungen

TPE-U(PU)

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Produktgewicht

0,75 KG
