Beschreibung

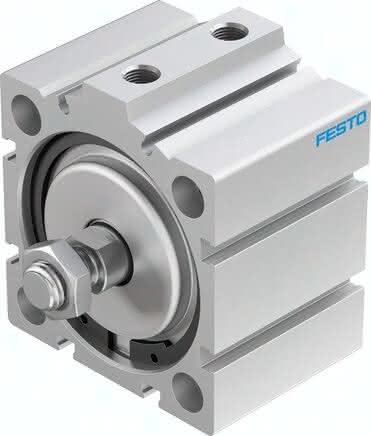

ADVC-63-15-A-P ADVC-63-15-A-P (188297) Kurzhubzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Hub
15,0 MM
Kolben-Durchmesser
63 mm
Konstruktiver Aufbau
Kolben, Kolbenstange
Betriebsdruck
0,6 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Positionserkennung
ohne
Umgebungstemperatur
-20 bis 80 GC
Basierend auf Norm
ISO 6431, VDMA 24562, Lochbild
Werkstoffhinweis
Kupfer- und PTFE-frei
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Dichtungen
NBR, TPE-U(PU)
Theoretische Kraft bei 6 bar, Rücklauf
1.750,0 N
Theoretische Kraft bei 6 bar, Vorlauf
1.870,0 N
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Bewegte Masse
178,00 G
Werkstoff Kolbenstange
hochlegierter Stahl
Produktgewicht
600,0 G, 0,65 G
