Beschreibung

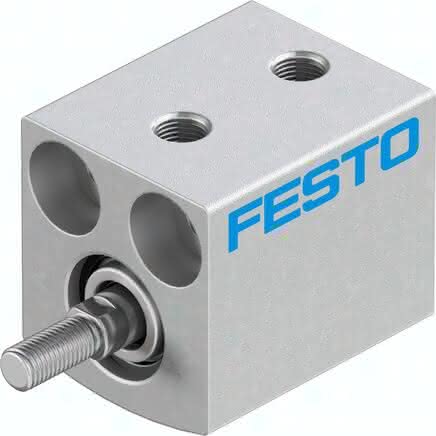

ADVC-6-5-A-P ADVC-6-5-A-P (188066) Kurzhubzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Hub
5,0 MM
Kolben-Durchmesser
6 mm
Konstruktiver Aufbau
Kolben, Kolbenstange
Betriebsdruck
1,5 bis 8 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Positionserkennung
ohne
Umgebungstemperatur
-20 bis 80 GC
Werkstoffhinweis
Kupfer- und PTFE-frei
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Dichtungen
NBR, TPE-U(PU)
Theoretische Kraft bei 6 bar, Rücklauf
13,0 N
Theoretische Kraft bei 6 bar, Vorlauf
17,0 N
Pneumatischer Anschluss
M3
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Bewegte Masse
1,20 G
Werkstoff Kolbenstange
hochlegierter Stahl
Produktgewicht
12,5 G, 0,0075 G
