Beschreibung

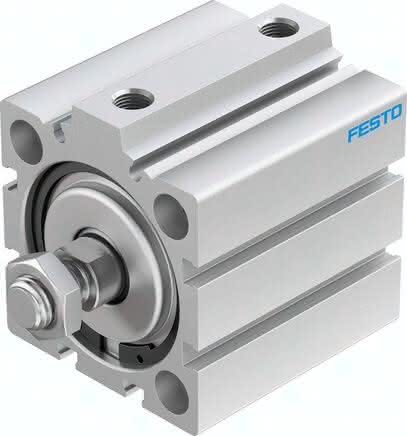

ADVC-50-25-A-P-A ADVC-50-25-A-P-A (188271) Kurzhubzylinder
Spezifikationen
Basierend auf Norm
ISO 6431, VDMA 24562, Lochbild
Kolben-Durchmesser
50 mm
Konstruktiver Aufbau
Kolben, Kolbenstange
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hub
25,0 MM
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Theoretische Kraft bei 6 bar, Rücklauf
1.057,0 N
Theoretische Kraft bei 6 bar, Vorlauf
1.178,0 N
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Bewegte Masse
131,00 G
Werkstoff Kolbenstange
hochlegierter Stahl
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Einbaulage
beliebig
Werkstoffhinweis
Kupfer- und PTFE-frei
Pneumatischer Anschluss
G1/8
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen
TPE-U(PU)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Betriebsdruck
0,6 bis 10 BAR
Umgebungstemperatur
-20 bis 80 GC
Produktgewicht
0,55 KG
