Beschreibung

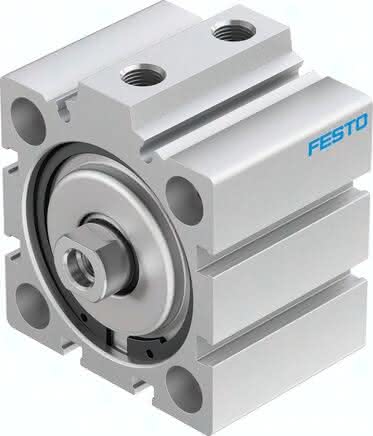

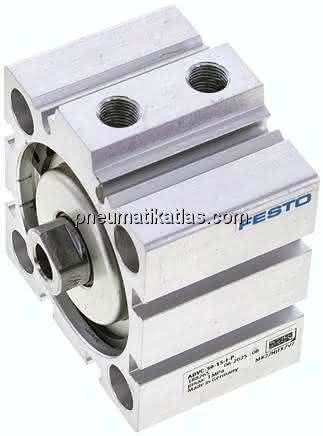

ADVC-50-15-I-P ADVC-50-15-I-P (188265) Kurzhubzylinder
Spezifikationen
Basierend auf Norm
ISO 6431, VDMA 24562, Lochbild
Kolben-Durchmesser
50 mm
Einbaulage
beliebig
Hub
15,0 MM
Funktionsweise
doppeltwirkend
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
ohne
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
1.178,0 N
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoffhinweis
Kupfer- und PTFE-frei
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Theoretische Kraft bei 6 bar, Rücklauf
1.057,0 N
Werkstoff Kolbenstange
hochlegierter Stahl
Betriebsdruck
0,6 bis 10 BAR
Werkstoff Dichtungen
NBR, TPE-U(PU)
Umgebungstemperatur
-20 bis 80 GC
Produktgewicht
0,39 KG
Bewegte Masse
127,00 G
