Beschreibung

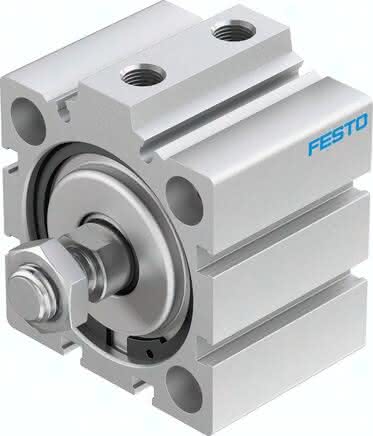

ADVC-50-15-A-P ADVC-50-15-A-P (188273) Kurzhubzylinder
Spezifikationen
Kolben-Durchmesser
50 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hub
15,0 MM
Betriebsdruck
0,6 bis 10 BAR
Konstruktiver Aufbau
Kolben, Kolbenstange
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Positionserkennung
ohne
Basierend auf Norm
ISO 6431, VDMA 24562, Lochbild
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
G1/8
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Theoretische Kraft bei 6 bar, Vorlauf
1.178,0 N
Theoretische Kraft bei 6 bar, Rücklauf
1.057,0 N
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Produktgewicht
0,42 KG
Umgebungstemperatur
-20 bis 80 GC
Bewegte Masse
127,00 G
Werkstoffhinweis
Kupfer- und PTFE-frei
