ADVC-40-15-I-P-A

(188234) Kurzhubzylinder

Ausgabe: 1 StückEAN: 4052568148430Artikelnummer: K1785892

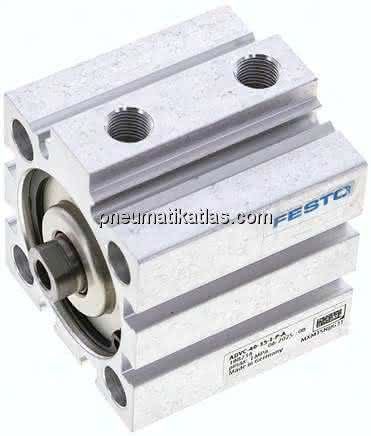

ADVC-40-15-I-P-A (188234) Kurzhubzylinder

Ausgabe:

1 STK

Beschreibung

ADVC-40-15-I-P-A ADVC-40-15-I-P-A (188234) Kurzhubzylinder

Spezifikationen

Kolben-Durchmesser

40 mm

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Konstruktiver Aufbau

Kolben, Kolbenstange

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Korrosionsbeständigkeitsklasse KBK

1 - niedrige Korrosionsbeanspruchung

Positionserkennung

für Näherungsschalter

Befestigungsart

mit Durchgangsbohrung, mit Zubehör, wahlweise:

Einbaulage

beliebig

Theoretische Kraft bei 6 bar, Vorlauf

754,0 N

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Betriebsdruck

1 bis 10 BAR

Hub

15,0 MM

Umgebungstemperatur

-20 bis 80 GC

Theoretische Kraft bei 6 bar, Rücklauf

686,0 N

Bewegte Masse

76,00 G

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoffhinweis

Kupfer- und PTFE-frei

Basierend auf Norm

ISO 6431, VDMA 24562, Lochbild

Werkstoff Dichtungen

TPE-U(PU)

Produktgewicht

0,33 KG
