Beschreibung

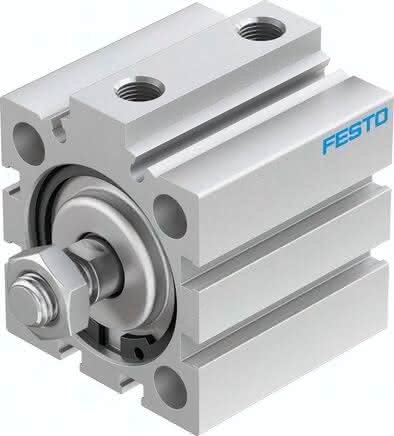

ADVC-40-15-A-P-A ADVC-40-15-A-P-A (188244) Kurzhubzylinder
Spezifikationen
Basierend auf Norm
ISO 6431, VDMA 24562, Lochbild
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Hub
15,0 MM
Kolben-Durchmesser
40 mm
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
Kupfer- und PTFE-frei
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Rücklauf
686,0 N
Theoretische Kraft bei 6 bar, Vorlauf
754,0 N
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse
76,00 G
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
TPE-U(PU)
Produktgewicht
0,34 KG
